HONSEL 過程監控工具BZ 101A  VNG 802監測力和位移

此程序檢測器可以檢測 BZ 系列抽芯鉚釘和 VNG 系列抽芯鉚螺母手持式氣動/液壓鉚接裝置，它還可以檢測機器人系統組成的 RivSys 系列的氣動/液壓鉚接設備。

型號：BZ 101A  VNG 802   RivSys VNG802（帶有 DMSD 傳感器）

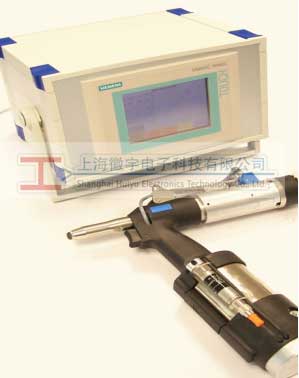

DMSD 數字多制式解碼器/程序檢測器

當前的 DMSD 程序檢測器需要配備 S7 313C PLC 和 TP277 觸摸屏。

拉力-位移圖表會在觸摸屏上顯示。

受組件鉚接過程的影響，控制裝置可以自由輸入和輸出。例如，控制裝置會鎖定某設備里的組件，直到所有接頭安裝正確。遠程服務（遠程保養）也是控制裝置的一種擴展模塊。遠程服務模塊可幫助維修工程師在工件問題上提供快速簡易的支持。

DMSD 程序測試期間，由拉力行程決定的接頭拉力被記錄和評估。鉚接程序基于鉚接限制值而評估。

當初始拉力被超出時，測試值開始被記錄。當?shù)竭_(dá)斷裂點，抽芯鉚釘開始脫落或當抽芯鉚螺母到達預設的止動力后.

評估時，如下參數可被檢測:

最大檢測值：即最大拉力和相應的位移(在一個特定誤差的窗口里)

窗口檢測：拉力-位移表是否穿過定義窗口。

抽芯鉚釘?shù)氖Ｓ嘈据S是否被正確地卸下。

檢測過程中，如果檢測到程序錯誤，僅下一個接頭可以被固定。

當使用組件功能時，可以檢測組件里接頭的數量和使用組件里不同的鉚釘參數“light”型 DMSD USB 檢測系統配備的 Honsel 控制裝置是鉚接設備的基礎。此組件外源于客戶提供的 24V 電源組合控制裝置。顯示在鉚接設備上的程序結果通過一個雙色發光二極管傳遞到外部控制裝置形成兩個輸出信號。要想使拉力-位移可視化和設置鉚接程序需要一個配有一個帶有 DMSD 數字多制式解碼器的個人電腦。S7 型可選的 DMSD USB 檢測系統配備也可以檢測接頭鉚接過程中的拉力-位移曲線。接頭的鉚接數量的檢測不能直接地檢測出來，但是使用外部控制裝置可以實現。上述情況也受鉚接設備氣源的干擾。
